Transmisor de presión manométrica Higiénico- ABB PGF100

Descripción

Transmisor de presión manométrica Higiénico- ABB PGF100

Descripción técnica

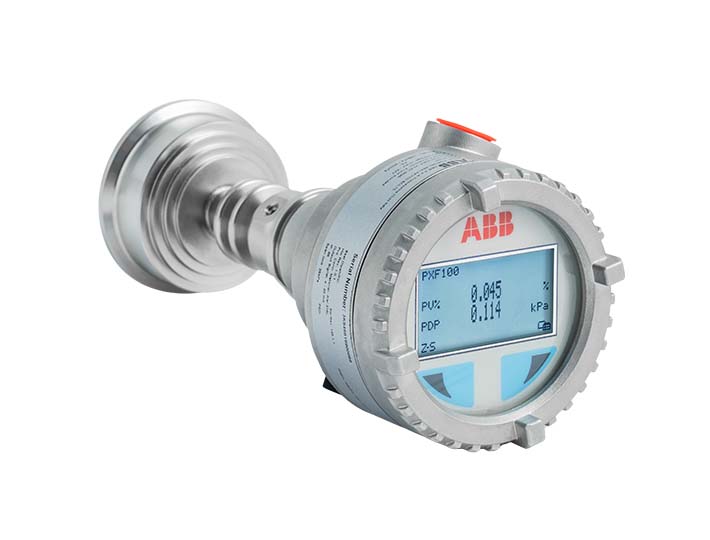

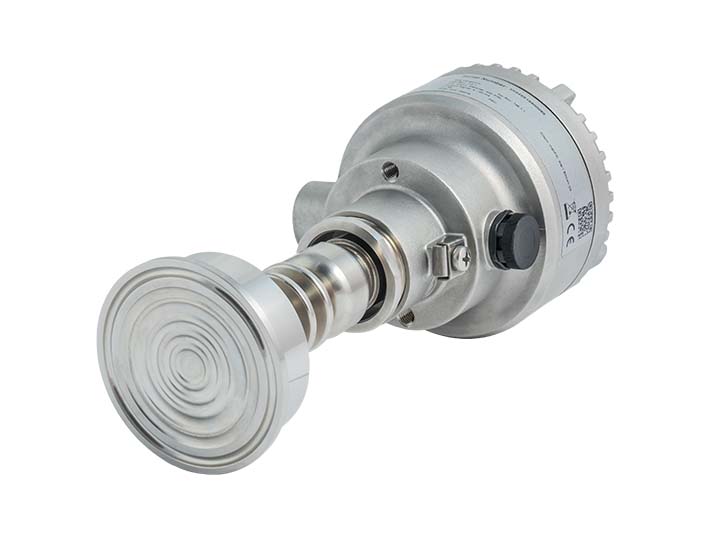

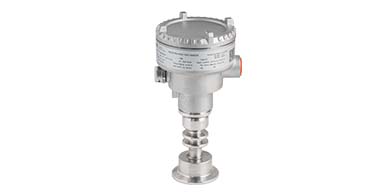

El PGF100 es un transmisor higiénico de presión manométrica de clase compacta, con exactitud base 0.10 % del span y turndown hasta 20:1. Ofrece carcasa inoxidable con HMI táctil retroiluminada (opcional) para configuración local y salidas 4–20 mA analógica, 4–20 mA + HART® 7 o IO-Link. Admite rango de sensores desde 60 mbar hasta 100 bar, materiales de diafragma 316L/Hastelloy C-276 y recubrimiento Diaflex. Conexiones de proceso sanitarias (Tri-Clamp, DRD, Dairy, SMS, Varinline®, Neumo, G1″ front-bonded, entre otras). Límites de proceso típicos: –50…180 °C (según junta).

Características clave

• Exactitud 0.10 % (opción 0.075 %) y TD hasta 20:1; sensores de 60 mbar a 100 bar.

• Conexiones higiénicas: Tri-Clamp (1″–4″), DRD, Dairy DIN, SMS, Varinline®, Neumo, G1″ front-bonded.

• Materiales en contacto: 316L / Hastelloy C-276 y recubrimiento Diaflex (antiabrasión).

• Protocolos: 4–20 mA analógico, 4–20 mA + HART® 7 o IO-Link.

• Aprobaciones sanitarias combinadas 3-A & EHEDG (opción).

Aplicaciones

• Alimentos & bebidas y farma con limpieza CIP/SIP y requisitos 3-A/EHEDG.

• Skids higiénicos y utilidades (líquidos, gases, vapor) en acero inoxidable.

• OEM y modernizaciones donde se requiere configuración local rápida y trazabilidad.

Integración recomendada: Seleccione la conexión sanitaria (p. ej., Tri-Clamp/DRD/Varinline/Neumo o G1″ front-bonded) y el material de diafragma acorde al medio; defina la junta (EPDM/FKM/HNBR) según la temperatura de proceso –50…180 °C. Conecte el lazo 4–20 mA (HART si aplica) o IO-Link, ajuste LRV/URV desde la HMI y documente en su SCADA/CMMS las aprobaciones 3-A/EHEDG y opciones de desempeño/diagnóstico requeridas.
