Transmisor de presión manométrica con junta de membrana a distancia – ABB PGD100

ABB PGD100: transmisor de presión manométrica con sello de diafragma S26 (directo o remoto), salida 4–20 mA (HART) o IO-Link, exactitud ±0.25% (opc. ±0.10% / ±0.075%) y HMI táctil retroiluminada. Ideal para servicios viscosos/corrosivos/alta T°; amplia gama de bridas/wafer/capilares y opciones SIL/Ex.

Descripción

Transmisor de presión manométrica con junta de membrana a distancia – ABB PGD100
Descripción técnica

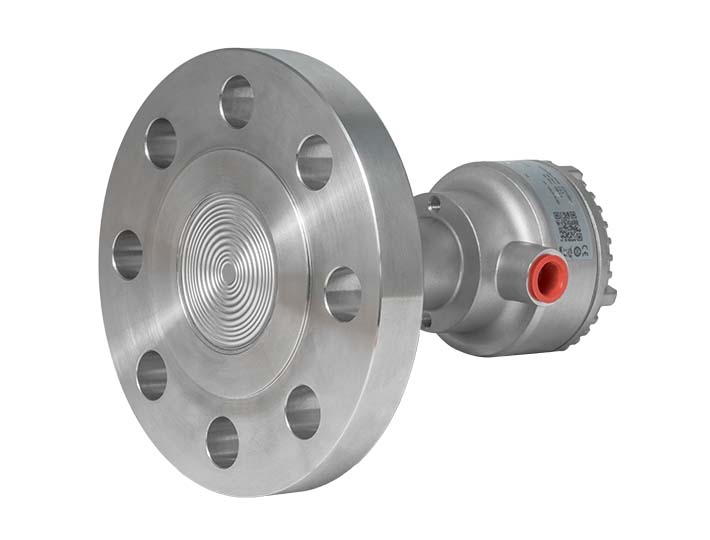

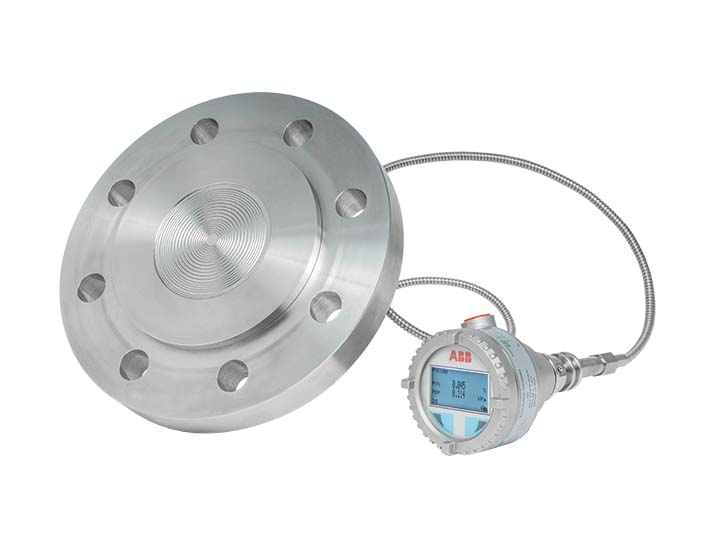

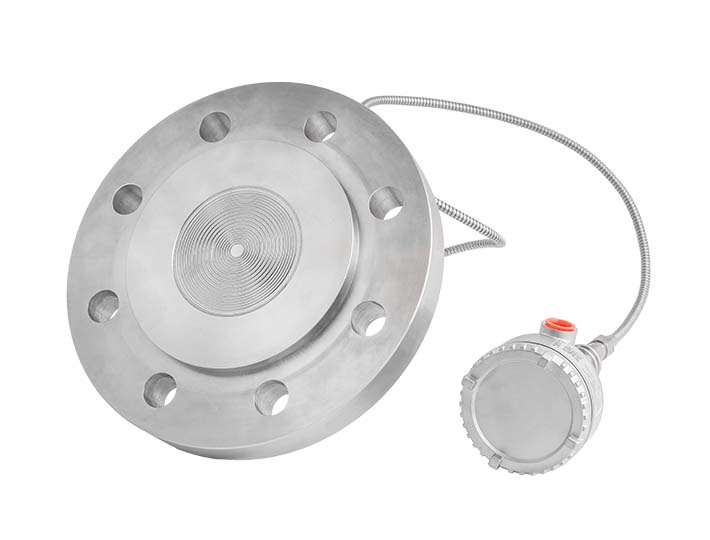

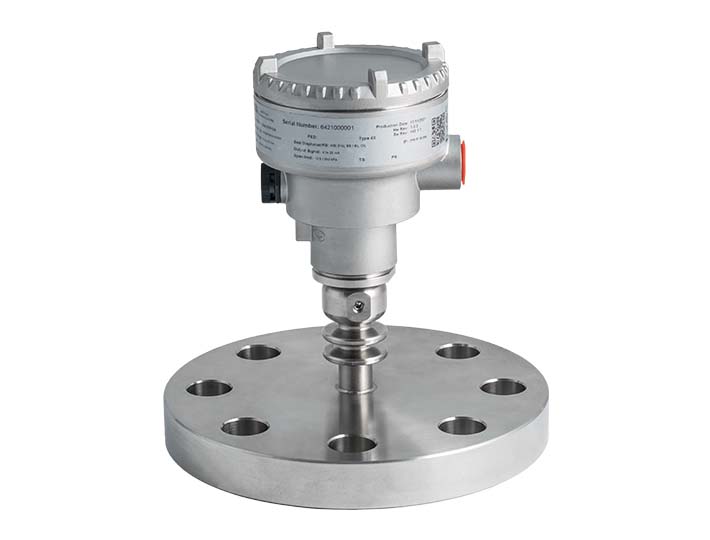

El PGD100 mide presión manométrica acoplado a sellos de diafragma ABB S26 (montaje directo o remoto) para aislar el proceso del sensor en servicios exigentes. Ofrece salida 4–20 mA (analógica o HART 7) u IO-Link (según carcasa), exactitud base ±0.25 % con opciones ±0.10 % / ±0.075 %, y HMI de vidrio táctil (retroiluminada opcional) para configuración local. Los límites de proceso dependen del tipo de sello/llenado seleccionado; las combinaciones S26 están normalizadas (ASME/EN) y definen tanto la compatibilidad de sensor como las longitudes máximas de capilar en versión remota.
Características clave
  • Sellos S26 directos/remotos (wafer, brida a ras/extendida) con amplia cobertura de clases/PN.
  • Exactitud: base ±0.25 %, opciones ±0.10 % (E9) y ±0.075 % (E7); TD elevado.
  • Protocolos: 4–20 mA analógico, 4–20 mA + HART® (min. 250 Ω en lazo) e IO-Link.
  • HMI de vidrio táctil (opción D3/D4) con retroiluminación para easy setup y diagnóstico.
  • Opciones: SIL (declaración), certificaciones Ex (ATEX/IECEx/CSA) y limpieza para servicio oxígeno (con llenado inerte).
Aplicaciones
  • Servicios viscosos/corrosivos/abrasivos o de alta temperatura que requieren aislamiento por sello.
  • Vapor, vacío parcial y tanques/líneas donde se evita la intrusión del proceso.
  • Industria sanitaria y procesos especiales según sello/llenado compatibles.
Integración recomendada: Seleccione el sello S26 (tipo wafer/brida a ras/extendida) y la longitud de capilar según temperatura/ presión/dinámica y compatibilidad del fluido de llenado; verifique límites de proceso del conjunto. Cablee el lazo 4–20 mA (HART) u IO-Link, asegurando ≥250 Ω para HART, y ajuste LRV/URV y damping desde la HMI; documente SIL/Ex y, si aplica, limpieza para oxígeno.
