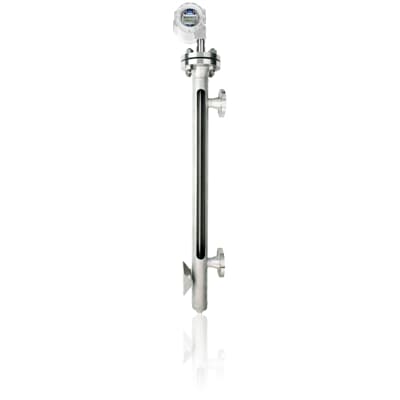

Transmisor de Nivel MT5100 series ABB – Radar de onda guiada
ABB MT5100 (GWR/TDR): transmisor de nivel e interfaz por radar guiado, sin partes móviles, exactitud ±5 mm (res. ~1.6 mm), alcance 0.6–19.8 m, hasta 207 bar / 204 °C. Con pantalla gráfica con traza de onda, 4–20 mA HART (opciones FF/Modbus) y aprobaciones SIL2/SIL3 para tanques, separadores y cámaras/bridles.
Descripción
Transmisor de Nivel MT5100 series ABB – Radar de onda guiada
Descripción técnica
El MT5100 mide nivel e interfaz mediante radar guiado (TDR) con sonda de varilla o cable, sin partes móviles y con display gráfico que muestra la traza de onda para puesta en marcha y diagnóstico en tiempo real. Entrega 4–20 mA HART® y opciones FOUNDATION Fieldbus/Modbus en carcasa de doble compartimento. Exactitud de referencia ±5 mm, alcance 0.6–19.8 m (2–65 ft), hasta 3000 psi (207 bar) y 204 °C, con aprobaciones para áreas clasificadas y capacidad SIL2/SIL3.
Características clave
-
Estable ante P/T/densidad/vapores, sin partes móviles y bajo mantenimiento.
-
Pantalla gráfica con “Scope Trace” y menús multilenguaje para arranque rápido.
-
Salidas: 4–20 mA HART, Fieldbus o Modbus; resolución 1.6 mm.
-
Exactitud ±5 mm (nivel), detección de interfaz y SIL2/SIL3.
-
Materiales de sonda para proceso severo (316SS, Monel, Hastelloy, etc.).
Aplicaciones
-
Tanques de almacenamiento/proceso, cilindros horizontales, sumps/pozos, separadores de O&G y químicos.
Integración recomendada: Seleccione sonda de varilla o cable según geometría y medio; monte por la parte superior manteniendo separación de paredes/agitadores, conecte al lazo 4–20 mA HART (o FF/Modbus) y use la traza de onda del display para ajustar ecos y nivel/interfaz; elija materiales y sellos compatibles con T/P y cumplimiento de área clasificada/SIL.
