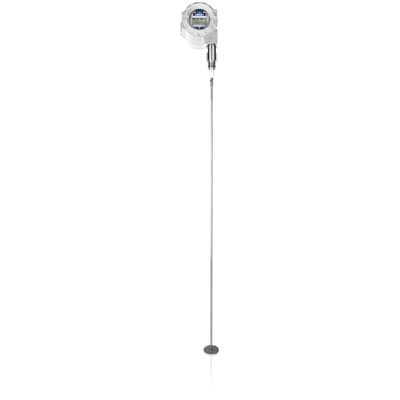

Transmisor de Nivel MT5000 series ABB – Radar de onda guiada

Descripción

Transmisor de Nivel MT5000 series ABB – Radar de onda guiada

Descripción técnica
La serie MT5000 mide nivel e interfaz mediante radar guiado (TDR): envía pulsos de microondas por una sonda (varilla o cable) y calcula el nivel por tiempo de vuelo, sin partes móviles y estable ante cambios de temperatura, presión, densidad o vapores. Incorpora indicador gráfico con traza de onda (scope trace) para ver la señal en tiempo real y menús de puesta en marcha multilenguaje. Ofrece salida 4–20 mA HART y opciones FOUNDATION Fieldbus y Modbus, en carcasa de doble compartimento (aluminio o inox) para servicio industrial y áreas clasificadas.

Características clave

• Medición robusta y de bajo mantenimiento (sin partes móviles; inmune a condiciones de proceso).

• Pantalla gráfica con waveform para diagnóstico y arranque rápido.

• Protocolos: HART/FF/Modbus; alimentación DC de bajo consumo.

• Sondas y materiales para proceso severo (aceros y aleaciones) y conexiones típicas industriales.

• Aprobaciones para áreas peligrosas y capacidad SIL en configuraciones aplicables.

Aplicaciones

• Tanques de almacenamiento y proceso (nivel continuo e interfaz).

• Separadores, sumps, cámaras/bridles y cilindros horizontales.

• Oil & Gas, energía, química, agua/AA, pulpa y papel, alimentos & bebidas.

Integración recomendada: Seleccione la sonda según geometría/medio (varilla para boquillas cortas; cable para longitudes mayores) y monte por la parte superior evitando contacto con paredes/agitadores; conecte la salida 4–20 mA HART (o FF/Modbus) a su sistema de control, ejecute la configuración desde la LOI verificando la traza de onda para ajustar ecos, y documente materiales/juntas y clasificación de área conforme a su especificación de planta.
