Medidor Electronico de Flujo (Orificio) – Eagle E Series EFM EAGLE RESEARCH

Descripción

Medidor Electronico de Flujo (Orificio) – Eagle E Series EFM EAGLE RESEARCH

Descripción técnica

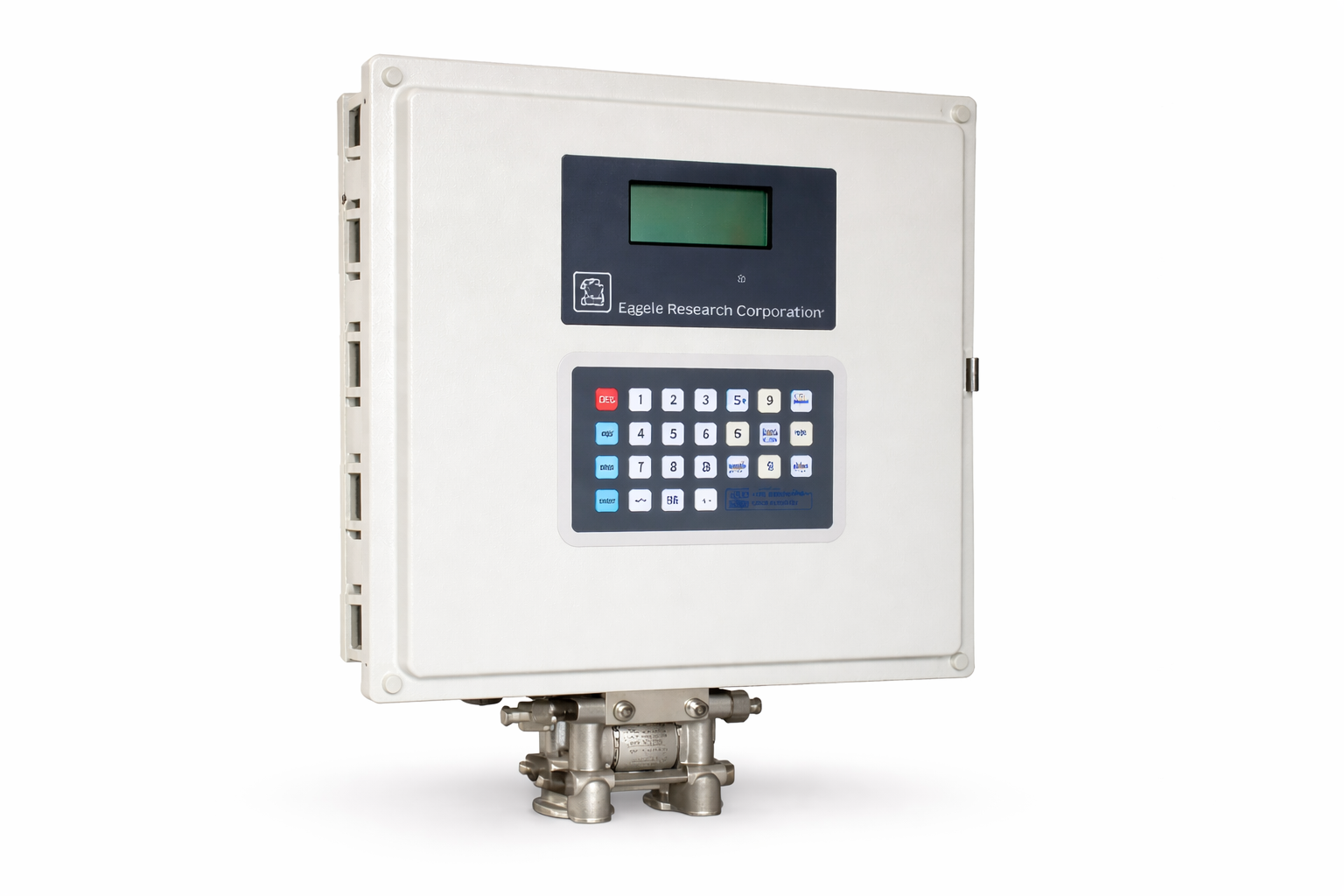

El Eagle E-Series EFM es un medidor electrónico de flujo diseñado para medición de gas natural mediante placa de orificio, integrando funciones de computador de flujo, RTU y automatización de estación en una sola plataforma. Incorpora un transmisor multivariable integrado para presión diferencial, presión estática y temperatura, permitiendo cálculos de flujo unidireccionales y bidireccionales conforme a estándares AGA y API. Su arquitectura de procesamiento ARM de doble núcleo, memoria ampliada y capacidades de comunicación avanzadas lo hacen ideal para aplicaciones de transferencia de custodia, reemplazo de chart recorders circulares y automatización completa de pozos y estaciones de medición.

Características clave

• Medición de flujo por placa de orificio con transmisor multivariable integrado (DP, SP y temperatura).

• Cálculo de flujo conforme a AGA/API con integridad metrológica para transferencia de custodia.

• Capacidad multi-meter run y operación uni y bidireccional.

• Compatibilidad con cromatógrafos de gas y analizadores mediante comunicación serial o Ethernet.

• Amplias opciones de comunicación: USB, serial, Ethernet TCP/IP, celular, satelital (LEO/GEO), radio y protocolos MODBUS / MODBUS TCP / ERC.

• Almacenamiento de datos históricos por meses o años y alarmamiento de cumplimiento.

• Opciones de alimentación por 7–30 VDC, batería y cargador solar integrado.

• Entradas y salidas integradas y módulos de expansión para señales analógicas, digitales, pulsos y RTD.

• Gabinete industrial de policarbonato resistente a UV para montaje en pared o poste, con rango ambiental de –40 a +70 °C.

Aplicaciones

• Medición de flujo de gas natural en estaciones de producción y distribución.

• Transferencia de custodia y medición fiscal mediante placa de orificio.

• Automatización de well pads, estaciones de compuerta y almacenamiento subterráneo.

• Reemplazo de registradores circulares por medición electrónica avanzada.

• Sistemas de emergencia, secuenciación de flujo, plunger lift y control de tanques.

Integración recomendada: Instale el Eagle E-Series EFM junto al conjunto de placa de orificio, configure los parámetros AGA/API y los transmisores multivariables integrados, y conecte el sistema al SCADA, DCS o plataforma corporativa mediante Ethernet, celular, radio o satélite para una medición confiable, automatizada y con archivo histórico completo.
