Medidor de Nivel de radar Rosemount 5900S – Radar sin contacto
Rosemount™ 5900S (Radar FMCW para tanques): medidor no intrusivo de alta exactitud de custodia (±0.5 mm) y repetibilidad 0.2 mm, con opción 2-en-1 para redundancia/alarma y capacidad SIL 2/SIL 3. Alimentado/comunicado por Tankbus FF (2 hilos), antenas parabólica/horn/still-pipe/LPG-LNG, instalable con el tanque en servicio e integración nativa con TankMaster/2410/2460/Modbus.
Descripción
Medidor de Nivel Radar – Rosemount 5900S – Radar sin contacto
Descripción técnica

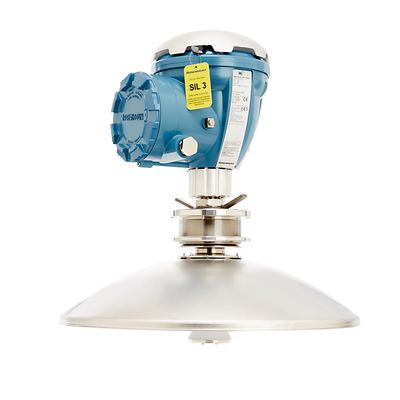

El Rosemount 5900S es un medidor de nivel radar no intrusivo basado en FMCW a 10 GHz, diseñado para tanques de almacenamiento de líquidos a granel. Proporciona exactitud certificable de hasta ±0.5 mm, opción 2-en-1 (dos radares independientes en un solo alojamiento) para redundancia/alarma independiente, y capacidad SIL 2/SIL 3 conforme IEC 61508 para prevención de sobrellenado. Se alimenta y comunica por Tankbus FOUNDATION Fieldbus (2 hilos, intrínsecamente seguro) y se integra al sistema de Tank Gauging de Emerson (2410/2460, TankMaster). Disponible con antena parabólica, cónica (horn), still-pipe array y LPG/LNG, con instalación normalmente con el tanque en servicio.
Características clave
-
Custodia: ±0.5 mm de exactitud de instrumento; repetibilidad típica 0.2 mm; actualización ~0.3 s.
-
Seguridad: SIL 2/SIL 3 y función 2-en-1 para redundancia/alarma High-High (API 2350).
-
Instalación y mantenimiento: 2 hilos Tankbus, antenas “drip-off” anti-condensación, montaje con tanque en operación.
-
Antenas: parabólica (techo fijo), horn (boquilla pequeña), still-pipe array (techos flotantes) con Low-Loss Mode, y LPG/LNG (presurizado/criogénico con compensación de vapor).
-
Ecosistema: integración con TankMaster, 2410/2460 hubs, Modbus RTU/TCP y medición de temperatura/agua libre para volumen neto API.
Aplicaciones
-
Terminales y refinerías: inventarios de crudo, destilados, fuel-oil, bitumen/asfalto.
-
Tanques con techo fijo o techo flotante (medición en still-pipe).
-
LPG/LNG: tanques presurizados/criogénicos con compensación de vapor y válvula de bola integrada.
-
Sistemas de prevención de sobrellenado con requerimientos SIL y API 2350.
Integración recomendada: Seleccione la antena según el tipo de tanque (parabólica/horn/array/LPG-LNG) y monte por la parte superior con la brida/boquilla requerida; conecte al Tankbus 2-hilos hacia 2410/2460 → TankMaster/SCADA, habilite la función 2-en-1 si requiere redundancia/alarma y ejecute la configuración/diagnósticos con las herramientas de Emerson; aproveche el diseño drip-off y, en still-pipe, active Low-Loss Mode para mantener la exactitud de custodia.
