Cromatógrafo de Gas - Rosemount 570
Cromatógrafo de Gas - Rosemount 570 - Image 2
Cromatógrafos

Cromatógrafo de Gas – Rosemount 570

El Rosemount 570 es un cromatógrafo de gas montado en campo para medición fiscal y análisis de calidad de gas natural. Permite análisis hasta C6+ o C9+, cálculo de poder calorífico y propiedades AGA/ISO, con alta repetibilidad y conectividad industrial para integración con computadores de flujo y sistemas SCADA.

Categoría: Etiquetas: , , , , , , , , Brand: ,

Descripción

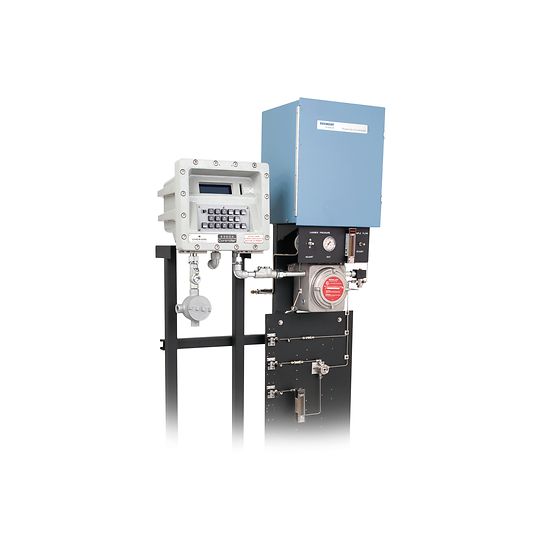

Cromatógrafo de Gas Rosemount 570
Descripción técnica
El Rosemount 570 Natural Gas Chromatograph es un cromatógrafo de gas montado en campo, diseñado para medición fiscal, análisis de calidad y monitoreo de contaminantes en gas natural. Incorpora un horno isotérmico tipo heat-sink (airless oven) que integra válvulas analíticas, columnas micro-packed y detector TCD en un solo conjunto térmicamente controlado, eliminando la necesidad de aire de instrumentos o shelters en la mayoría de aplicaciones. Permite análisis composicional desde C1 hasta C6+ o C9+, con cálculo de poder calorífico, densidad relativa, compresibilidad (AGA8) e índice de Wobbe conforme a ISO 6976, GPA 2172 y AGA 8. Ofrece alta repetibilidad (hasta ±0.0125 % CV en ambiente controlado) y operación confiable en rangos ambientales de –18 °C a 55 °C, siendo probado en cámara ambiental entre 0 °F y 130 °F para garantizar estabilidad en campo.
Características clave
  • Análisis composicional de gas natural hasta C6+ o C9+ según configuración.
  • Cálculo estándar de propiedades energéticas (BTU, CV, densidad, compresibilidad, Wobbe).
  • Detector TCD de alta sensibilidad, capaz de detectar componentes hasta 3 ppm.
  • Horno isotérmico sin aire (heat-sink oven) que reduce costos de instalación.
  • Válvulas analíticas de diafragma con garantía de por vida y vida útil superior a 5 millones de ciclos.
  • Hasta 12 corridas (streams) incluyendo corriente de calibración.
  • Conectividad Ethernet, RS-485, Modbus y OPC, con almacenamiento interno de hasta 35 días de datos.
  • Software MON2000™ para configuración, diagnóstico, tendencias y exportación de datos.
  • Diseño certificado para áreas clasificadas Class I, Div. 1 / Div. 2 según configuración.
Aplicaciones
  • Transferencia de custodia de gas natural en estaciones de medición fiscal.
  • Análisis de calidad en ductos y plantas de procesamiento.
  • Monitoreo de contaminantes (CO₂, N₂, H₂S, O₂ según aplicación).
  • Cálculo de hidrocarbon dew point y verificación de integridad de gasoductos.
  • Automatización de estaciones de medición en upstream, midstream y downstream.
Integración recomendada: Instale el Rosemount 570 junto al sistema de acondicionamiento de muestra adecuado, configure el método analítico y cálculos AGA/ISO mediante MON2000™, y comunique los resultados composicionales y energéticos al computador de flujo o sistema SCADA vía Ethernet o Modbus para asegurar trazabilidad metrológica y control operativo continuo.
